Характеристика:
|
Тип
|
Si 6301
Si 6301C
|
Si 6301.11А с мягким уплотнением
Si 6301C.11A с мягким уплотнением
|
|
Диаметр
|
20 - 150 мм
|
20 - 100 мм
|
|
Среда
|
исполнение с ограничением хода – Si 6301C, Si 6301C.11A* – вода, этиленгликоль до 40% и др. химически нейтральные жидкости
|
|
исполнение: Si 6301, Si 6301.11A – воздух, водяной пар и др. химически нейтральные газы и пары
|
|
Температура
|
-10 - +200°С
|
-10 - +120°С
|
|
Давление
|
16 бар
|
* - при условии ограничения конструкционного хода тарелки величиной до 0,12 диаметра седла d°.
Возможно исполнение:
|
Р- стандартное исполнение,
|
|
G - газонепроницаемое исполнение,
|
|
WM - морское исполнение.
|
Материалы:
|
Наименование
|
Материалы
|
|
Si 6301
|
Si 6301.11А
|
|
1
|
Корпус
|
чугун EN-GJL-250
|
|
2
|
Седло
|
нержавеющая сталь X39CrMo17-1
|
|
3
|
Тарелка
|
нержавеющая сталь
X39CrMo17-1
|
нержавеющая сталь
X6CrNiTi18-10/EPDM или NBR
|
|
4
|
Колокол
|
сфероидальный чугун EN-GJS-400-15
|
|
5
|
Колпак
|
чугун EN-GJL-250
|
|
6
|
Шток 1)
|
нержавеющая сталь X20Cr13
|
|
7
|
Головка
|
сфероидальный чугун EN-GJS-400-15
|
|
8
|
Пружина 2)
|
пружинная сталь 51CrV4
|
|
|
|
1) Шток для исполнения WM из нержавеющей стали X17CrNH 6-2
2) Пружина из проволоки d до 6 мм изготавливается из патентованной проволоки BI

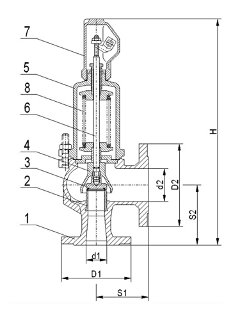

Размеры:
|
DN
|
Седло
|
D1
|
D2
|
S1
|
S2
|
H
|
выпуск
|
Масса
|
|
d1 x d2
|
d°
|
A
|
Е
|
|
мм
|
мм
|
мм2
|
мм
|
“
|
кг
|
|
20 х 32
|
16
|
201
|
105
|
140
|
85
|
95
|
345
|
1/4“
|
7,5
|
|
25 х 40
|
20
|
314
|
115
|
150
|
95
|
105
|
395
|
1/4“
|
9
|
|
32 х 50
|
25
|
491
|
140
|
165
|
100
|
110
|
420
|
1/4“
|
13
|
|
40 х 65
|
32
|
804
|
150
|
185
|
115
|
130
|
495
|
1/4“
|
19
|
|
50 х 80
|
40
|
1257
|
165
|
200
|
125
|
145
|
550
|
1/4“
|
25
|
|
65 х 100
|
50
|
1964
|
185
|
220
|
140
|
150
|
660
|
3/8“
|
37
|
|
80 х 125
|
63
|
3117
|
200
|
250
|
155
|
170
|
710
|
3/8“
|
52
|
|
100 х 150
|
77
|
4657
|
220
|
285
|
175
|
180
|
810
|
3/8“
|
77
|
|
125 х 200
|
93
|
6793
|
250
|
340
|
215
|
220
|
860
|
3/8“
|
90
|
|
150 х 250
|
110
|
9503
|
285
|
395
|
225
|
245
|
1000
|
3/8“
|
140
|
|
|
|
Коэффициенты истечения :α (для воздуха), αс (для жидкостей):
|
Si 6301
|
|
Для паров и газов:
|
α =0,72
|
при b1 = 10%
|
для Роткр. ≤ 1,4 бар
|
|
|
α =0,78
|
при b1 = 10%
|
для Роткр > 1,4 бар
|
| |
|
Si 6301С
|
|
Для паров и газов:
|
α = 0,36
|
при b1 = 10%
|
для Роткр. ≤ 6 бар
|
|
Для жидкостей:
|
αс = 0,01
αс = 0,28
αс = 0,28
|
при b1 = 10%
при b1 = 10%
при b1 = 25%
|
для Роткр. > 6 бар
|
Основные диапазоны настройки пружин (бар):
|
DN
|
Si 6301
|
|
20-100
|
0,45-0,68
|
0,66-1,0
|
0,95-1,4
|
1,3-1,9
|
1,8-2,6
|
2,5-3,6
|
3,5-5,0
|
4,8-6,3
|
6,0-8,0
|
7,5-10
|
9,5-12,5
|
12-16
|
|
125
|
...
|
|
150
|
...
|
...
|
|
DN
|
Si 6301.11A
|
|
20-100
|
1,0-1,4
|
1,3-1,9
|
1,8-2,6
|
1,3-1,9
|
2,5-3,6
|
3,5-5,0
|
4,8-6,3
|
6,0-8,0
|
7,5-10
|
9,5-12,5
|
12-16
|
Для пара клапаны применяются при условии Рраб < 10 бар
В случае, если требуемое значение давления начала открытия указано в обоих по соседству диапазонах давления, следует применять
пружину более высокого диапазона.
